Schuh-Reproduktionen im Großformat & Miniatur
SLA-Druck von EU-47-Schuhen am Build-Volumen-Limit plus Miniatur-Versionen für Sandguss-Serienproduktion.
B2B-Partnerschaft mit Metallgießerei
Ein langjähriger Geschäftspartner aus der Metallgießerei beauftragte uns mit zwei aufeinanderfolgenden Produktionen: Zunächst sollten zwei Schuhe in Originalgröße EU 47 als Display-Modelle gefertigt werden. Wenige Wochen später folgte eine Nachbestellung für mehrere Miniatur-Versionen – dieselben Schuhe in verkleinertem Maßstab als Master-Pattern für die Sandguss-Serienproduktion von Schlüsselanhängern.
Der Kunde ist einer unserer regelmäßigen B2B-Partner und nutzt unsere SLA-Druckservices kontinuierlich für Master-Pattern-Arbeiten. Die zeitnahe Nachbestellung belegt Zufriedenheit mit Qualität und Zuverlässigkeit unserer Produktionen.
Build-Volumen am absoluten Limit
Die technische Herausforderung lag in der Schuhgröße: EU 47 entspricht etwa 30–31 cm Länge und bewegt sich damit an der absoluten Grenze des SLA-Bauraums. Anders als bei kompakten Bauteilen, die mehrfach parallel auf der Druckplattform platziert werden können, musste jeder Schuh einzeln gedruckt werden. Die Bauteilorientierung wurde präzise optimiert, um die maximale Länge innerhalb der Plattformgrenzen zu realisieren.

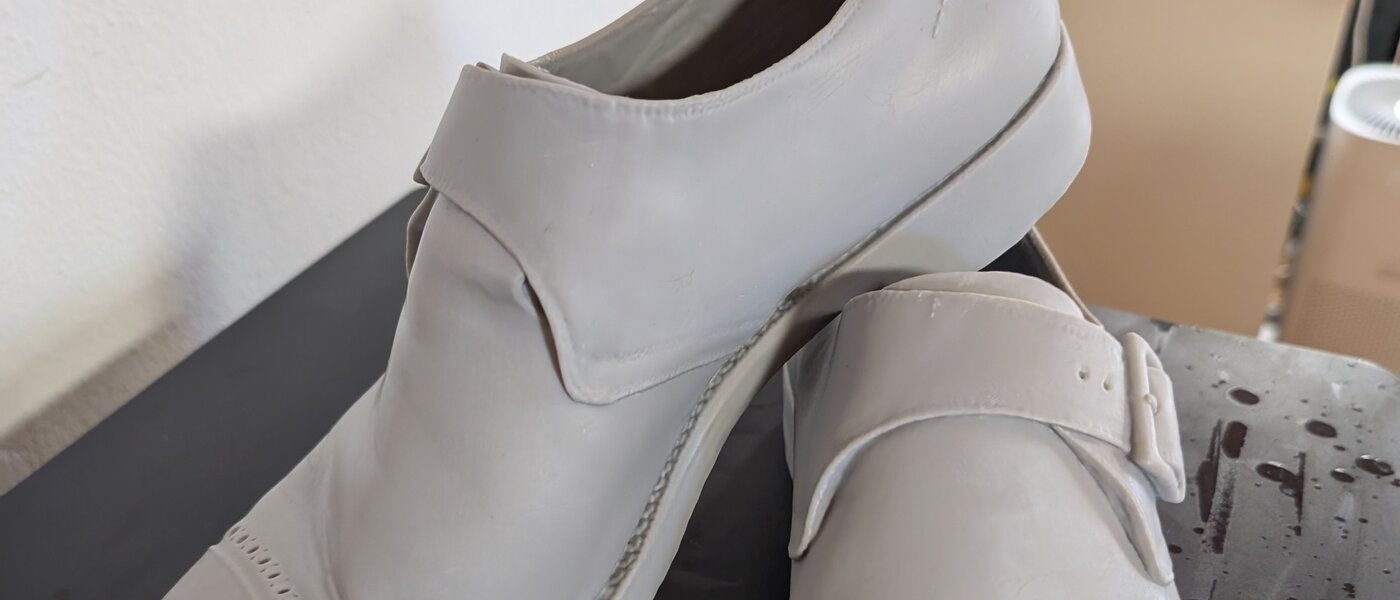

Wie auf den Portfolio-Bildern deutlich erkennbar, füllt jeder Schuh nahezu die gesamte Druckfläche aus – sequenzielles Drucken war technisch zwingend erforderlich. Diese Build-Volumen-Auslastung zeigt unsere Fähigkeit, auch geometrisch anspruchsvolle Bauteile ohne Kompromisse bei Größe oder Detailgenauigkeit zu realisieren.
Produktionstechnische Umsetzung
Der Kunde lieferte vorverarbeitete STL-Dateien mit gescannter Oberflächentextur sowie digital ergänzten Text- und Schnallendetails. Unser Auftrag konzentrierte sich auf die produktionstechnische Umsetzung dieser Dateien in höchster SLA-Auflösung.
Die Vollformat-Modelle fertigten wir in hochauflösendem Standard-Resin, das die gescannte Oberflächentextur sowie alle digital hinzugefügten Details (Beschriftungen, Schnallen) in Display-Qualität reproduziert. Für die Miniatur-Versionen wählten wir dasselbe Material, optimiert jedoch für die Anforderungen des Sandguss-Verfahrens: Die Resin-Master werden in Spezialsand eingebettet, nach dem Aushärten entnommen und die entstehende Negativ-Kavität mit Metallschmelze ausgegossen.
Beide Produktionsläufe durchliefen unsere Standard-Qualitätsprüfung auf Maßhaltigkeit, Oberflächenqualität und Detailtreue, bevor sie an den Metallgießer ausgeliefert wurden.
Vielseitigkeit für B2B-Kunden
Das Projekt demonstriert die Bandbreite von SLA-Anwendungen in unserem Portfolio: Von displaygerechten Großformat-Reproduktionen bis zu präzisen Gussformen-Mastern für Kleinserienfertigung. Die erfolgreiche Umsetzung beider Produktionen bestätigt unsere technische Kompetenz im Grenzbereich des SLA-Bauraums sowie die Prozesssicherheit für wiederkehrende Geschäftspartner.
Herausforderung
Ein langjähriger Geschäftspartner aus der Metallgießerei beauftragte uns mit zwei Produktionen: Zunächst zwei Schuhe in Originalgröße EU 47 als Display-Modelle, wenige Wochen später mehrere Miniatur-Versionen als Master-Pattern für Sandguss-Schlüsselanhänger. Die Schuhgröße EU 47 (~30–31 cm) bewegt sich an der absoluten Grenze des SLA-Bauraums – jeder Schuh musste einzeln gedruckt und präzise orientiert werden. Der Kunde lieferte vorverarbeitete STL-Dateien mit gescannter Textur und digital ergänzten Details. Unser Auftrag: Produktionstechnische Umsetzung in höchster SLA-Auflösung.
Lösung
Wir optimierten die Bauteilorientierung, um die EU-47-Länge innerhalb der Plattformgrenzen zu realisieren – wie auf den Bildern erkennbar, füllt jeder Schuh nahezu die gesamte Druckfläche aus. Die Vollformat-Modelle fertigten wir in hochauflösendem Standard-Resin für Display-Qualität, die Miniatur-Versionen im selben Material als Sandguss-Master (Resin-Master in Spezialsand eingebettet, nach Aushärten entnommen, Negativ-Kavität mit Metall ausgegossen). Beide Produktionsläufe durchliefen Standard-Qualitätsprüfung auf Maßhaltigkeit und Detailtreue vor Auslieferung an den Metallgießer.
Ergebnis
Die erfolgreiche Umsetzung beider Produktionen bestätigt unsere technische Kompetenz im Grenzbereich des SLA-Bauraums sowie Prozesssicherheit für wiederkehrende Geschäftspartner. Der Metallgießer nutzt unsere Services regelmäßig für Master-Pattern-Arbeiten – die zeitnahe Nachbestellung der Miniatur-Versionen belegt Zufriedenheit mit Qualität und Zuverlässigkeit. Das Projekt demonstriert die SLA-Bandbreite: Von displaygerechten Großformat-Reproduktionen bis zu präzisen Gussformen-Mastern für Kleinserienfertigung. Die Build-Volumen-Auslastung bei EU 47 zeigt unsere Fähigkeit, geometrisch anspruchsvolle Bauteile ohne Kompromisse bei Größe oder Detailgenauigkeit zu realisieren.
Technische Details
- Technologien
- 3D-Scan SLA/DLP
- Materialien
- Standard Resin (Grau)
- Abmessungen
- EU 47 (~30-31cm)
- Schichthöhe
- 0.02mm
- Druckzeit
- ~18 Stunden pro Paar
- Anwendungsbereiche
- Master-Pattern für Metallguss Großformat-Display-Modelle Sandguss-Vorlagen B2B-Produktionsservice Merchandise-Reproduktion
